A IMPORTÂNCIA DE REDUDÂNCIA EM TI
O nível de segurança de “dados” aumenta quando a redundância é aplicada em sistemas de TI, em especial quando se tem a redundância de energia através da replicação de componentes do sistema, visando a alta confiabilidade da infraestrutura, no mercado os modelos de redundância são validos através de certificações reconhecidas e acreditadas.
O nível de confiabilidade da infraestrutura elétrica do data center define a classificação do ambiente nos parâmetros ANSI/TIA-942-A
Telecomunications Infrastructure Standard for Data Centers
(Padrão de Infraestrutura de Telecomunicações para Data Centers).
As interrupções de energia repentinas são causas comuns das paradas não programadas em data centers. A prática da redundância de energia em TI apresenta maior segurança e disponibilidade para data centers.
Classificação Tier: O que é e como isto diferencia os Data Centers.
Primeiramente, você precisa saber que “tier” é uma palavra inglesa que significa camada ou nível. A Certificação TIER é realizada pelo Uptime Institute Professional Services, único fornecedor de consulta e certificações para o sistema de Classificação Tier para data centers, que foi adotada em meados da década de 90 e hoje é um padrão aceito em mais de 40 países.
O Uptime Institute, organização certificadora de infraestrutura crítica, classifica data centers em diferentes Tiers. Sendo assim, o sistema Tier é classificado em quatro níveis (I,II,III,IV), e tem como função comparar a funcionalidade, capacidade e a disponibilidade de um Data Center. Logo, quanto maior o nível, maior a redundância da infraestrutura e menor a probabilidade de paradas em caso de crise. Essa é relacionada à confiabilidade do conjunto de subsistemas desses ambientes. Entre eles, o UPS - Sistema de Energia Ininterrupta.
Qual o objetivo da certificação TIER para Data Centers
Para resumir: Classificar e mensurar o nível da infraestrutura de um centro de processamento de dados.
Um data center armazena a grande moeda do século: o dado. Por isso, segurança e disponibilidade são requisitos críticos para avaliar a qualidade de um DC. Afinal, ficar “fora do ar” não é uma opção para as empresas.
Então, a classificação TIER é o que estabelece os níveis de operação. Ou seja, aponta qual nível de preparo os data centers têm para evitar problemas de infraestrutura. Essas falhas podem comprometer a segurança das informações e a conectividade contínua aos dados.
Classificações Tier de Data Centers:
A classificação Tier se refere à disponibilidade e ao tempo médio de downtime do data center. Ou seja, quanto maior o Tier, maior a disponibilidade operacional e menor é o tempo de indisponibilidade do data center.

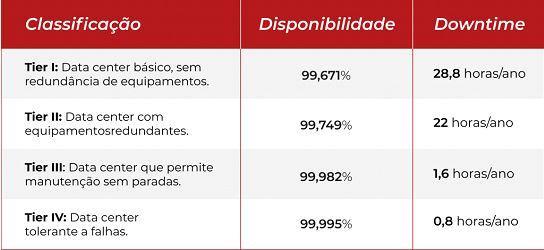

Relação entre Tier, disponibilidade e downtime
Um data center de Tier IV é considerado tolerante a falhas. No entanto, o enquadramento desses ambientes operacionais em uma das classificações depende da capacidade de investimento da organização em diferentes fatores, tais como:
⦁ aspectos arquitetônicos;
⦁ topologia de cabeamento;
⦁ piso elevado;
⦁ controle de acesso;
⦁ combate a incêndio;
⦁ iluminação;
⦁ localização;
⦁ redundância de climatização;
⦁ redundância de dados;
⦁ redundância de rede;
⦁ redundância de energia.
O sistema de energia de data centers é essencial em estruturas redundantes. Isso porque outros subsistemas e redundâncias dependem do fornecimento confiável de energia.
Prova disso, é a própria disposição das normas ANSI/TIA-942-A: a partir do Tier II, o data center conta obrigatoriamente com módulos de UPS (Uninterruptible Power Supply – Fonte de Alimentação Ininterrupta), por exemplo. Ou seja, a redundância de energia se aplica a qualquer desses ambientes que possua estrutura minimamente redundante.
Isso porque possíveis falhas de energia diminuem a disponibilidade de data centers e elevam o downtime das operações.
Ademais, apesar de temidos pelos profissionais de TI, os problemas elétricos já têm suas principais causas conhecidas.
Listamos algumas delas a seguir.
Quais as principais causas da falta de energia em TI?
A redundância de energia é sim fundamental para data centers, pois está diretamente relacionada à disponibilidade das operações e redução de downtime. Nesse sentido, para acentuar ainda mais a importância da replicação da infraestrutura elétrica, vale à pena conhecer o que leva esses ambientes às paradas não programadas.
INTERRUPÇÃO DO FORNECIMENTO DE ENERGIA ELÉTRICA
Qualquer organização está sujeita às intempéries climáticas. Descargas atmosféricas, quedas de árvores, ventanias e toda sorte de fenômenos podem comprometer o sistema elétrico. Além disso, o sistema de distribuição de energia é extenso e complexo, por isso está sujeito a falhas e paradas não programadas.
FALHA HUMANA
Erros de operação na rede de energia podem estar, em boa parte das vezes, ligados a altos níveis de stress dos operadores ou até falta de treinamento adequado. Além disso, documentação do projeto elétrico insuficiente, ou inexistente, também levam a erros.
COMPLEXIDADE DA INSTALAÇÃO ELÉTRICA
A complexidade dos projetos de infraestrutura elétrica pode confundir os profissionais e até dificultar manutenções preventivas periódicas. Ademais, é fator de insegurança para alguns operadores e aumenta risco de falha, comprometendo a disponibilidade do sistema.
SERVIÇO DE PÓS-VENDA DEFICIENTE
Data centers são áreas de operação crítica. Por essa razão, esses espaços devem contar com fornecedores capazes de atender rapidamente às demandas de manutenção. Além disso, falta de técnicos e peças para possíveis substituições em tempo hábil, para cumprimento de SLA (Service Level Agreement), pode diminuir a confiabilidade das instalações.
FALHA DAS BATERIAS
As baterias são fundamentais para UPS, equipamentos indispensáveis para a redundância de energia em TI. Mas a chance de falha é alta se estiverem instaladas em ambientes com temperatura inadequada. Importante também prestar especial atenção à vida útil das baterias e monitorá-las regularmente.
Com as principais causas de queda de energia em data centers em mente, e com noção da importância da redundância de energia nesses ambientes, cabe compreender como se dá a redundância de UPS, que confere confiabilidade ao sistema.
Quais os tipos de redundância de UPS?
O UPS é uma fonte de alimentação ininterrupta, ou seja, na ausência de energia elétrica, garante que as cargas continuem operando. A redundância desses equipamentos assegura confiabilidade ao sistema e pode ser implantada por paralelismo ativo ou dual bus.

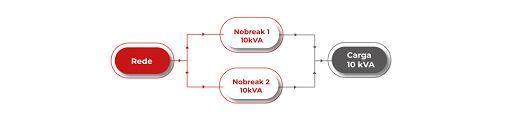

PARALELISMO ATIVO
Nesse tipo de redundância, dois ou mais UPS são conectados e atendem à carga.
Cada UPS contribui com 50% de carga e, se um deles falhar, o outro assume 100% da alimentação.

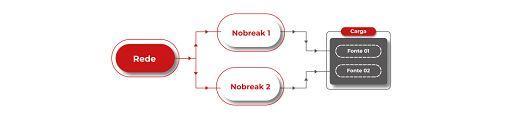

BARRAMENTO DUALIZADO (DUAL BUS)
Nesse caso, a carga possui fontes redundantes e, por isso, permite mais de uma alimentação. Assim, cada UPS alimenta uma fonte da carga. Esse modelo de redundância é usualmente aplicado em servidores, switches, firewalls, storages e outros.
Cada nobreak opera de forma individual, e a redundância ocorre nas fontes da carga.
Como esquematizar o sistema de energia de acordo com a classificação Tier?
UPS e geradores são itens indispensáveis à redundância de energia em TI. Os geradores demoram certo tempo até entrarem em operação. Por isso, atuam associados aos nobreaks, que mantém o funcionamento das cargas críticas sem interrupção.
Como já dissemos, a esquematização do sistema de energia para data centers segue protocolo internacional. Sendo assim, todo Tier demanda por infraestrutura básica, que é progressivamente mais confiável, do 1 a 4. Confira, a seguir, diagramas simplificados da redundância de energia em TI para cada Tier.
TIER I

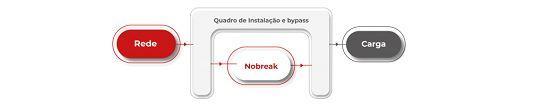

Nesse Tier não há redundância dos componentes, por esse motivo tratasse do Tier menos confiável. Uma falha ou queda de energia resulta na interrupção nas operações do data center. No diagrama abaixo, o ramal de bypass externo do quadro elétrico de instalação permite isolar o UPS para manutenções sem interrupção no fornecimento de energia à carga, porém nessa condição a carga fica à mercê da rede elétrica local e suas eventuais instabilidades.
TIER II

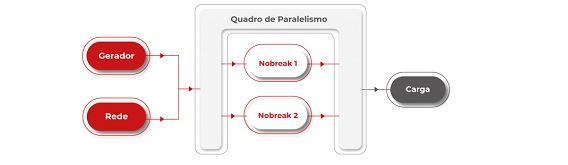

No Tier II os nobreaks são redundantes (N+1), isso significa que, ao contrário do Tier I, o sistema torna-se mais tolerante a falhas ou queda de energia. No entanto, há apenas um caminho de distribuição de energia para a carga. Por isso, intervenções no caminho crítico podem comprometer a operacionalidade do data center.
TIER III
Já no Tier III, as cargas têm fontes redundantes. Então, qualquer ocorrência no circuito do nobreak “A” até da fonte “A”, da figura abaixo, não interfere no circuito do nobreak “B” até a fonte “B”. O mesmo ocorre com ocorrências no circuito “B”, que não afetam o circuito “A”.
TIER IV

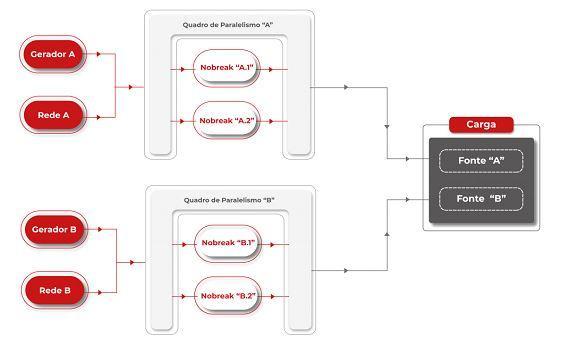

Nessa configuração 2x(N+1), todo o sistema é redundante. Agrega os modelos de redundância descritos nos Tiers 2 e 3. Portanto, tolerante a múltiplas falhas.
Por meio dos diagramas, percebe-se que, quanto mais redundante o sistema de energia, mais confiável é a infraestrutura. Sendo assim, o data center tem progressivamente mais tempo de disponibilidade a cada Tier.
Os profissionais de TI que desejam garantir confiabilidade ao sistema de energia devem estar atentos aos fornecedores. Isso porque, como já dito, o pós-venda ineficiente arrisca a disponibilidade do data center. Além disso, é fundamental contar com parceiros com solidez de mercado e equipamentos de qualidade.
Soluções Powercom para ambientes críticos
O portfólio POWERCOM é completo e apresenta soluções ideais para ambientes de missão crítica, nossos equipamentos possuem alta eficiência energética oferecendo maior economia para seu projeto. Temos soluções de UPS capazes de operar em paralelismo ativo ou barramento dualizado, preparados para todos os níveis de classificação TIER.
Temos soluções completas para o monitoramento local e remoto com a a aplicação de IoT em todos os seus produtos e serviços. Isso aumenta a confiabilidade dos sistemas, pois permite monitoramento preciso, 24×7, em tempo real.
Os planos de serviços dá POWERCOM é um diferencial no mercado, possuímos parceiros e mão de obra especializada em todo território nacional.
A Powercom possui equipe de engenheiros e técnicos altamente qualificados para atender a todos os tipos de projetos, faça contato agora mesmo e pegue suporte com um de nossos profissionais, podemos atendê-los por telefone ou presencialmente, oferecemos nossos serviços de dimensionamento de carga e análise da qualidade de energia.
